【芝柏三金桥陀飞轮】制作立轮——时光守艺人

[复制链接]


1366

主题

1407

帖子

5054

积分

新表迷

积分
5054
中介积分:0
专业积分:0
差评积分:0
发表于 6 天前 | 显示全部楼层 |阅读模式

齿轮作为机械表的重要组成部分之一,常常会出现齿面磨损、齿面胶合、疲劳点蚀、轮齿折断、齿面塑性变形等问题,导致齿轮失效。
微信图片_20181108131212.jpg 微信图片_20181108131215.jpg 芝柏三金桥陀飞轮腕表立轮轮齿全部断裂,脱落,应客户要求为其制作一个全新的立轮。

上条和拨针都是通过把头部件来实现的。上条时,立轮和离合轮处于啮合状态,当转动把头时,离合轮带动立轮,立轮又经小钢轮和大钢轮,使条轴卷紧发条。棘爪则阻止大钢轮逆转。拨针时,拉出把头,拉档在把杆的带动下推动离合杆,使离合轮与立轮分离,与拨针轮啮合。此时转动把头通过拨针轮与跨轮带动时轮和分轮,达到调整时针和分针的目的。

1测量数据
立轮轮齿全部脱落,需根据破损的原配件来测量、计算齿顶圆、齿间距、模数等一系列数据。
2选材、设定车床
选择适宜的材料和相对应的铣刀,调整角度,对准中心,在进行制作前完成准备工作。
3铣出齿形
立轮的轮齿尺寸微小,在铣出齿形时,要注意齿槽的宽度、深浅、中心点位置。

4铣出斜齿
立轮在制作难度与工序上与一般齿轮有所区别,原因在于立轮中心孔处有与卧轮啮合的斜齿。
在制作斜齿时,不能使中心孔的位置发生偏移。

5切割、热处理
两处齿形制作完成后,将其切割下来,在切割时要为接下来的打磨留出余量。
对零件进行热处理,需注意的是,如不能按照正确的工序进行热处理,会导致零件过硬或过软,影响零件的使用。

6打磨、抛光
去掉立轮上的毛边、碎屑,对整个零件进行细致打磨、抛光,使之达到与原配件一致的光洁度。
此处需注意立轮各部位的规格,如在打磨过程中使零件的规格发生变化,会影响立轮与其他零件的契合度,导致制作失败,浪费时间,耗费材料。
     制作完成

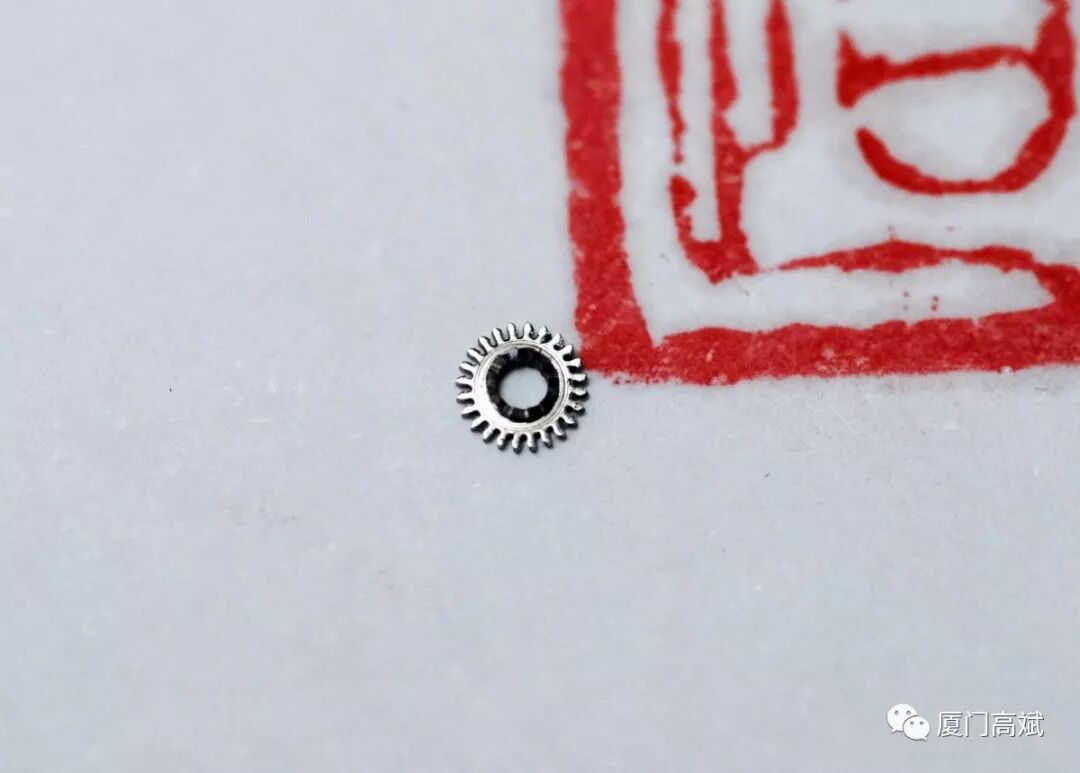

微信图片_20181108131233.jpg 立轮的一面 微信图片_20181108131235.jpg 立轮的另一面 微信图片_20181108131239.jpg     对比图
7制成、测试匹配度
制作完成后,需测试立轮与其他相关零件的匹配度,确认无误后,组装腕表,校对、测试,确保腕表正常运行。

测试匹配度,确认无误,制作完成。

  温馨提示

在旋转表冠调整时间或上链时,如果阻力较大,切勿强行扭动,应及时前往专业钟表维修机构进行检查,避免发条或者自动部分出现故障时,强行转动导致齿轮损坏,加大修复难度,增加维修成本。
